空气喷涂设备

空气喷枪简介
液料的雾化是用压缩空气从空气帽雾化孔喷出，在涂料喷咀前端形成负压，涂料从喷嘴喷出，并迅速进入高速气流，使液-气相急骤冲击扩散，液料被雾化喷向工件。按液料的供给方式可分为：压送式，上杯式，下杯式。压送式是为了提高工作效率，不用小杯装料，改用液料输送泵或输送罐连续供料。按喷枪的省漆环保性能可分为：环保型的HVLP，环保型的LVMP，普通传统型。与空气辅助无气喷涂，无气喷涂，静电喷涂相比，空气喷涂的液料利用率很低，一般仅35%左右，大部分液料被飞散浪费，成本的浪费和环境的污染是使用空气喷涂的后遗症。

空气喷涂适应的行业
1，超薄的涂层，例如3C行业的装饰性涂层，膜厚仅10μ以下的精细喷涂
2，小工件喷涂或少量工件的间歇喷涂，塑料件产品表面喷涂
3，特别频繁地换色，每次换色后的喷量又很少，在这种情况下可用带杯的空气喷枪，清洗和换色较快较方便

一，手动空气喷枪一般运用型
环保省漆型的HVLP和LVMP是手动空气喷枪的首选，与普通传统空气喷枪相比，漆雾飞散浪费小一些，有一定的环保效果。

•
  环保型手动空气喷枪
  型号SL200-P（台湾）
  环保省漆型的HVLP
  口径0.8 1.0 1.3 1.5 1.8 2.0
•
  环保型手动空气喷枪
  型号 Trend（德国）
  环保省漆型的LVMP
  口径 0.5 0.8 1.0 1.2 1.5 1.8 2.0 2.5
•
  传统上杯空气喷枪
  型号 F110G或S100G
  传统高雾化型
  口径0.8 1.0 1.3 1.5 1.8
•
  传统下杯空气喷枪
  型号F110S或S100S
  传统高雾化型
  口径0.8 1.0 1.3 1.5 1.8
•
  传统压送式空气喷枪
  型号F110-P或F200
  传统高雾化型
  口径0.8 1.0 1.3 1.5 2.0 2.5

二，手动空气喷枪特殊用途
用于喷出特殊效果如橘皮乱丝等，或喷涂非常规特殊液料的手动空气喷枪，有些特殊工件的喷涂也可参照对应型号作选择。

•
  高粘度专用喷枪
  型号R-2003
  喷较高粘度液料
•
  自动搅拌喷枪
  型号ZD-W101A
  料杯内有搅拌机
•
  乱丝乱点喷枪
  型号R71-SGD
  喷乱点 乱丝
•
  弯管内壁喷枪
  型号ZD-D7
  软加长杆可绕弯
•
  偏角侧面喷枪
  型号R101-PJ
  细加长杆侧喷

•
  加长杆前喷喷枪
  型号ZDR101-PX
  圆锥状向前雾化
•
  喷头万向可调喷枪
  型号ZD-R101-WX
  喷头可旋转调整角度
•
  小修补空气喷枪
  型号ZD-R2R
  小件修补喷涂
•
  精细喷涂小喷枪
  口径0.3,0.5,0.8
  压送式连续喷涂
•
  大理石效果喷枪
  喷多彩漆,仿石漆
  喷石头漆,橘纹漆等

三，自动空气喷枪一般运用型
环保省漆型的HVLP和LVMP是自动空气喷枪的首选，与普通传统空气喷枪相比，漆雾飞散浪费小一些，有一定的环保效果。

•
  环保型自动空气喷枪
  型号SASL100台湾
  环保省漆型的HVLP
  有回流循环功能
  口径0.8 1.0 1.3 1.5
•
  环保型自动空气喷枪
  型号RAL200
  环保省漆型的HVLP
  口径0.8 1.0 1.3 1.5
•
  传统小自动空气喷枪
  型号RA60 或RA80
  传统高雾化型小枪
  口0.8 1.0 1.3 1.5 1.8
•
  传统自动空气喷枪
  型号SA100或SA200
  传统高雾化型
  口0.8 1.0 1.3 1.5 2.0 2.5
•
  传统自动空气喷枪
  型号FA110或FA200
  传统高雾化型
  口0.8 1.0 1.3 1.5 2.0 2.5

四，自动空气喷枪特殊用途
用于喷出特殊效果如橘皮乱丝等，或喷涂非常规特殊液料的自动空气喷枪，有些特殊工件的喷涂和特殊要求也可参照对应型号

•
  大口径自动空气喷枪
  型号AHS2-P
  口径 3.0 4.0
•
  有刻度微调自动喷枪
  型号RAR100W
  刻度量化 流量一致
•
  喷点用自动喷枪
  型号RA101R
  喷点标记或修补
•
  乱点乱丝自动喷枪
  型号RA101-SGD
  喷乱点 乱丝
•
  超硬喷咀耐磨喷枪
  型号RA200-ZP
  喷咀超硬处理耐磨

•
  偏角侧喷自动喷枪
  型号RA101-PJ
  细加长杆侧喷
•
  喷头万向可调自动喷枪
  型号RA101-WX
  喷头可旋转调整角度
•
  细长杆前喷自动喷枪(ZDRAR-R)枪杆长度:50,150,250,350mm
  枪杆直径: 6, 9, 12mm

五，液料搅拌输送设备
用于单枪或双枪的小型空气喷涂系统液料的搅拌和输送，可配套于自动喷枪或手动喷枪，桶式搅拌过滤稳压泵是首选设备。

•
  桶式搅拌过滤稳压泵
  型号U731-TT
  含锥底桶搅拌机输送泵
  过滤器 稳压罐
•
  桶式搅拌稳压泵
  型号ZD-5-V
  含锥底桶搅拌机输送泵
  涂料稳压器
•
  立式搅拌型泵
  型号ZD-6
  含搅拌机输送泵
  平台支架
•
  立式稳压型泵
  型号ZD-2
  含输送泵稳压器
  平台支架
•
  自动搅拌输料桶
  型号10LA 20LA 40LA
  含气动搅拌机
  不锈钢内胆

•
  8L小型输漆桶
•
  输送泵套装
•
  不锈钢压力输漆桶20L
•
  远距离输送泵（9-270, 7-350）

六，空气喷涂相关附件
用于小型或大型供漆系统必不可少的控制附件，对于提高涂层质量，减少泵送的脉冲，稳定喷涂系统内的压力有重要作用。

•
  手动调压阀
  调压 稳压
•
  气调式调压阀
  远程控制气调
•
  微型精密调压阀
  内腔小换色快
•
  涂料背压阀
  回流限压
•
  枪下微型涂料过滤器
  过滤杂质提高涂层质量

•
  粘度杯NK-2
  测量粘度
•
  低压涂料管
  耐溶剂超软
•
  油漆换色阀
  气控自动换色

七，大型集中供漆系统
本公司非标设备包括大型供料输送系统和各种喷房。大型供料输送系统包括各种高压中压和低压集中泵送系统，管道系统，控制系统，搅拌系统等。大型集中供漆系统将几十台输送泵和搅拌系统集中安装于调漆房，统一集中管理和控制，再由管道系统分配到每个喷房和每把喷枪。由于油漆分配，油漆搅拌调漆，泵送，控制都集中在调漆车间严格管理，统一控制，免除在喷涂车间搬运和灌装油漆所带来的火花和静电危险，并节省小批次频繁调漆所浪费的大量人工，同时保证了产品涂层的一致性。非标供料输送系统要到实地观测厂况才能酝酿安装和布局思路，结合用户需求最终得出系统方案。

•
  集中供漆系统
•
  集中调漆供漆系统
•
  集中供料输送系统
•
  集中供漆系统

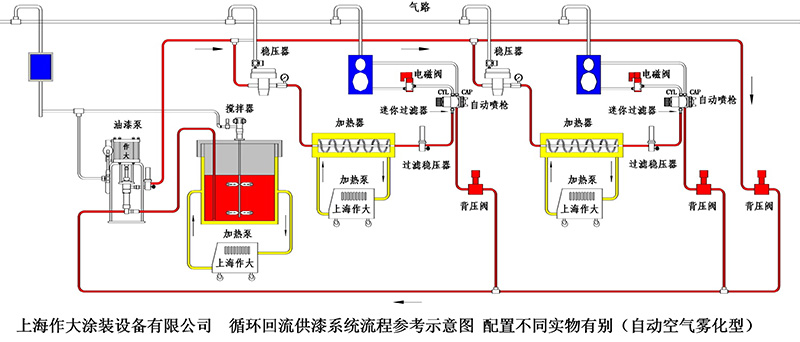

八，专业型空气喷涂系统配置图
