管内壁喷涂设备

一，DISK离心雾化系列内壁涂装器

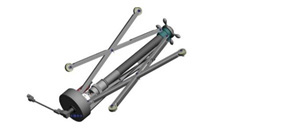

  • DISK-1系列内壁涂装器
    型号：DISK-1(-S,-SS)

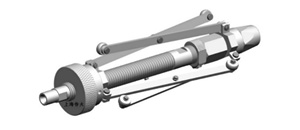

  • DISK-2系列内壁涂装器
    型号：DISK-2(-AUTO)

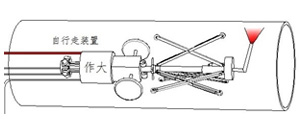

  • DISK-2附自行走在管内示意
    高速离心、喷雾四周散开

DISK系列型号参数一览表：

喷涂器型号 可喷管径 适应液料 雾化形式 雾化形状 移动方式 另需配套设备
DISK-1 65-500mm 130秒以下
常规或含微粉		 高速离心雾化 向四周散开 人工拉拽 液料泵、调压阀、料管、空压机等
DISK-1S 60-500mm 130秒以下
常规或含微粉		 高速离心雾化 向四周散开 人工拉拽 液料泵、调压阀、料管、空压机等
DISK-1SS 50-500mm 130秒以下
常规或含微粉		 高速离心雾化 向四周散开 人工拉拽 液料泵、调压阀、料管、空压机等
DISK-2 120-750mm 130秒以下
常规或含微粉		 高速离心雾化 向四周散开 人工拉拽 液料泵、调压阀、料管、空压机等
DISK-2-AUTO自行走 300-750mm 130秒以下
常规或含微粉		 高速离心雾化 向四周散开 自行走装置驱动 液料泵、调压阀、料管、空压机等

二，摆杆旋转侧喷系列涂装器


  • GNB-2内壁简易涂装器

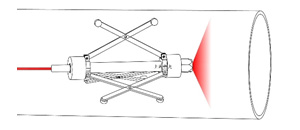

  • GNB-2带自行走装置在管内示意图

GNB-2系列摆杆旋转侧喷涂装器型号及参数

喷涂器型号 可喷管径 适应液料 雾化形式 雾化形状 移动方式 另需配套设备
GNB-2 250-1200mm
支脚另配		 低中高粘度、
常规或含少量微粉		 无气精细雾化 扇面、摆杆旋转 人工拉拽 高压液料泵、调压阀、料管、空压机等
GNB-2-AUTO自行走 300-1200mm
支脚另配		 低中高粘度、
常规或含少量微粉		 无气精细雾化 扇面、摆杆旋转 自行走装置驱动 高压液料泵、调压阀、料管、空压机等

三，长杆喷头内壁喷枪系列


  • 手动长杆内壁喷枪（空气雾化）
    型号：EL-M
    喷雾形状：四周散开、四周偏前、偏后散开

  • 自动长杆内壁喷枪（空气雾化）
    型号：EL-A
    喷雾形状：四周散开、四周偏前、偏后散开

  • 喷雾向四周散开
    EL-M EL-A喷雾示意

  • 喷雾向后散开
    EL-M EL-A喷雾示意

  • 喷雾向前散开
    EL-M EL-A AL8 AL25喷雾示意

  • 扇面、喷头角度可调
    WX万向可调系列示意

  • 扇面、偏角侧喷
    PJ系列偏角示意

  • 软加长杆内壁喷枪
    型号：RG-AL8/RG-AL25

  • 手动长杆内壁喷枪
    型号：AL8-M（无气精细雾化）

  • 手动长杆内壁喷枪
    AL25-Mi（无气精细雾化）
    AL25-M（无气普通雾化）

  • 自动长杆内壁喷枪
    AL8-A（无气精细雾化）
    AL25-A（无气普通雾化）

长杆喷头内壁喷枪型号及参数一览表

喷枪型号 可喷管径 适应液料 喷杆长度 雾化形状 雾化形式 移动方式 需配套设备
AL8-M四周
AL8-A四周		 9-250mm 常规、低中高粘度 非标定做 向四周偏前散 无气式
精细雾化		 手动/往复机移动 高压液料泵、调压阀、料管、空压机
AL25-Mi四周
AL25-Ai四周		 25-250 mm 常规、低中高粘度 非标定做 向四周偏前散 无气式
精细雾化		 手动/往复机移动 高压液料泵、调压阀、料管、空压机
AL25-M四周
AL25-A四周		 25-500 mm 常规、低中高粘度、可含少量微粉 非标定做 向四周偏前散开 无气式
粗放雾化		 手动/往复机移动 高压液料泵、调压阀、料管、空压机
EL-M四周
EL-A四周		 10-500 mm 常规、低粘度、可含少量微粉 非标定做 向四周、偏后、偏前 空气雾化 手动/往复机移动 低压液料泵、调压阀、料管、空压机
R101-PJ偏角
RA101-P偏角		 ≥7mm 常规、低粘度 最长350mm 侧偏、片角 空气雾化 手动/往复机移动 低压液料泵、调压阀、料管、空压机
R101-WX万向
RA101-WX万向		 ≥80mm 常规、低粘度、可含少量微粉 最长1500mm 扇面、喷头方向可调 空气雾化 手动/往复机移动 低压液料泵、调压阀、料管、空压机
AL-M-WX万向
AL-A-WX万向		 ≥70mm 常规、低中高粘度、可含少量微粉 非标定做 扇面、喷头方向可转 无气式
精细雾化		 手动/往复机移动 高压液料泵、调压阀、料管、空压机
RG-AL8
RG-25		 15-250 mm/26-250mm 常规、低中高粘度 软长管、非标定做 向四周偏前散开 无气式
精细雾化		 手动 高压液料泵、调压阀、料管、空压机

四，GNB-1系列内壁涂装器

喷涂器型号 可喷管径 适应液料 雾化形式 雾化形状 移动方式 另需配套设备
GNB-1 50-500mm支脚另配 低中粘度、常规或含少量微粉 无气粗放雾化 向四周偏前散开 人工拉拽 高压液料泵、调压阀、料管、空压机等
GNB-1 improve 50-250mm支脚另配 低中高粘度、常规 无气精细雾化 向四周偏前散开 人工拉拽 高压液料泵、调压阀、料管、空压机
GNB-1-AUTO 自行走 300-500 mm支脚另配 低中高粘度、常规或含少量微粉 无气粗放雾化 向四周偏前散开 自行走装置驱动 高压液料泵、调压阀、料管、空压机等

管内壁喷砂设备
直管内壁喷砂，其功能为除锈、去污、粗化
可选配自行走装置，自动爬行，行走速度可调
需外置另购喷砂主机和大排量空压机


  • 小型内壁喷砂器
    型号：ZDPS50-300
    适应管径：50-300mm

  • 中型内壁喷砂器
    型号：ZDPS250-500
    适应管径：250-500mm

  • 大型内壁喷砂器
    型号：ZDPS450-850
    适应管径：450-850mm
