管内壁喷涂设备

一，DISK离心雾化内壁涂装器

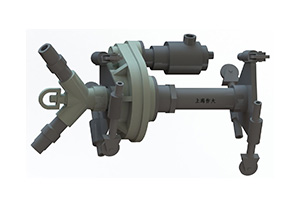

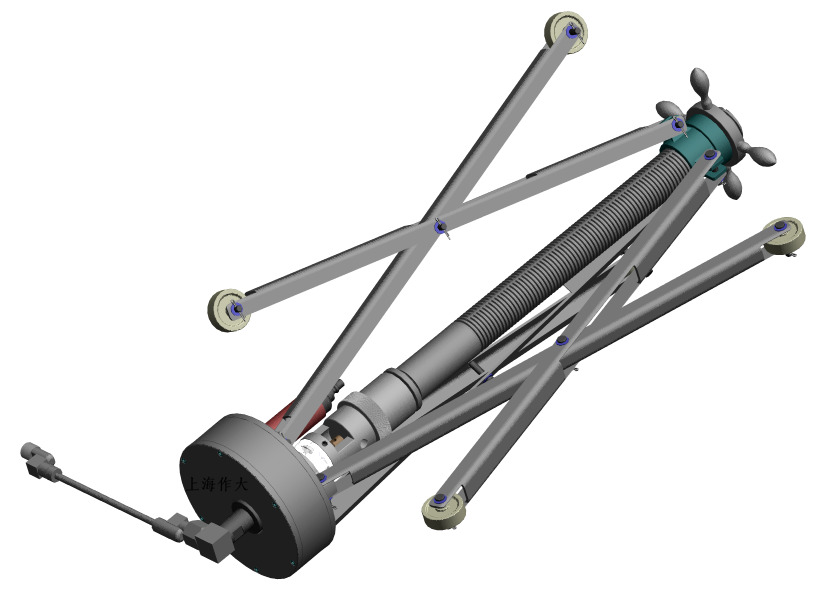

DISK-1内壁涂装器
型号：DISK-1(-S,-SS)

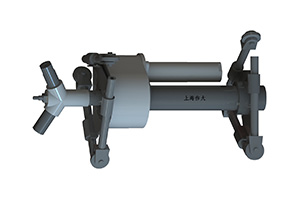

DISK-2内壁涂装器
型号：DISK-2(-AUTO)

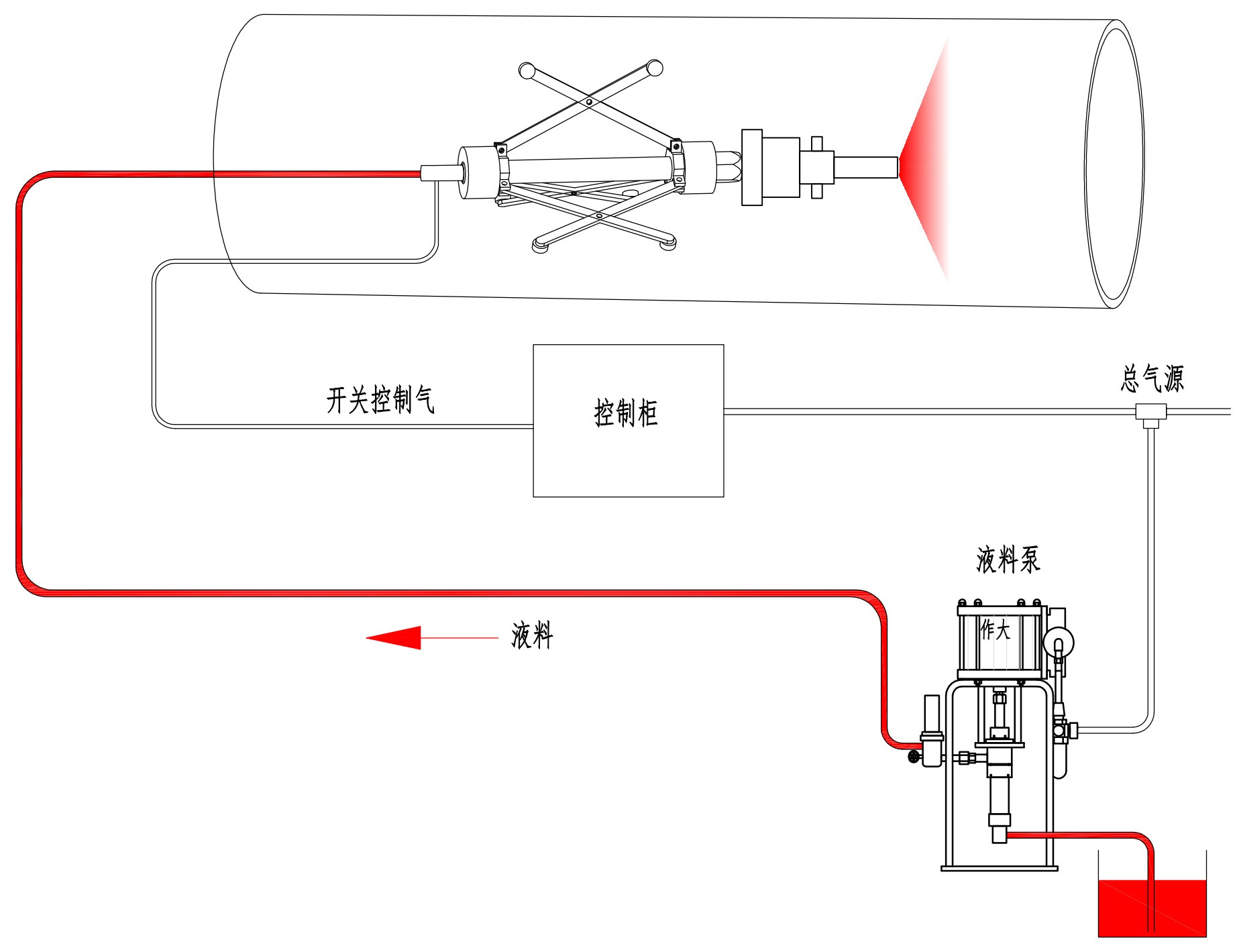

DISK-2附自行走管内示意
高速离心、喷雾四周散开

DISK系列型号参数一览表：
喷涂器型号可喷管径适应液料雾化形式雾化形状移动方式另需配套设备
DISK-165-500mm130秒以下常规或含微粉高速离心雾化向四周散开人工拉拽液料泵、调压阀、料管、空压机等
DISK-1S60-500mm130秒以下常规或含微粉高速离心雾化向四周散开人工拉拽液料泵、调压阀、料管、空压机等
DISK-1SS50-500mm130秒以下常规或含微粉高速离心雾化向四周散开人工拉拽液料泵、调压阀、料管、空压机等
DISK-2120-750 mm130秒以下常规或含微粉高速离心雾化向四周散开人工拉拽液料泵、调压阀、料管、空压机等
DISK-2-AUTO
自行走		300-750 mm130秒以下常规或含微粉高速离心雾化向四周散开自行走装置驱动液料泵、调压阀、料管、空压机等
二，摆杆旋转侧面喷涂器

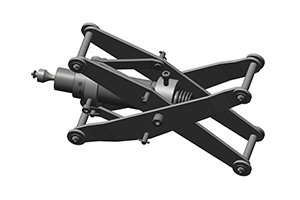

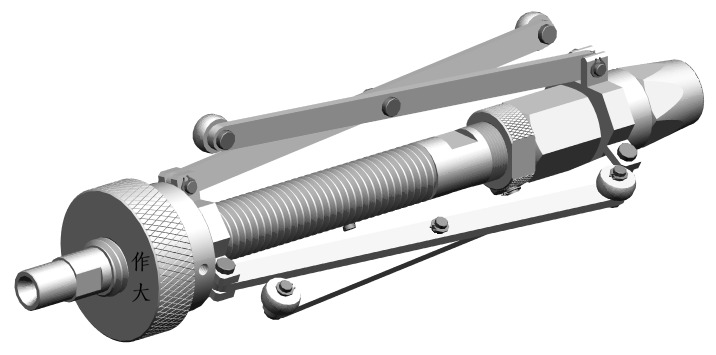

GNB-2内壁简易喷涂器

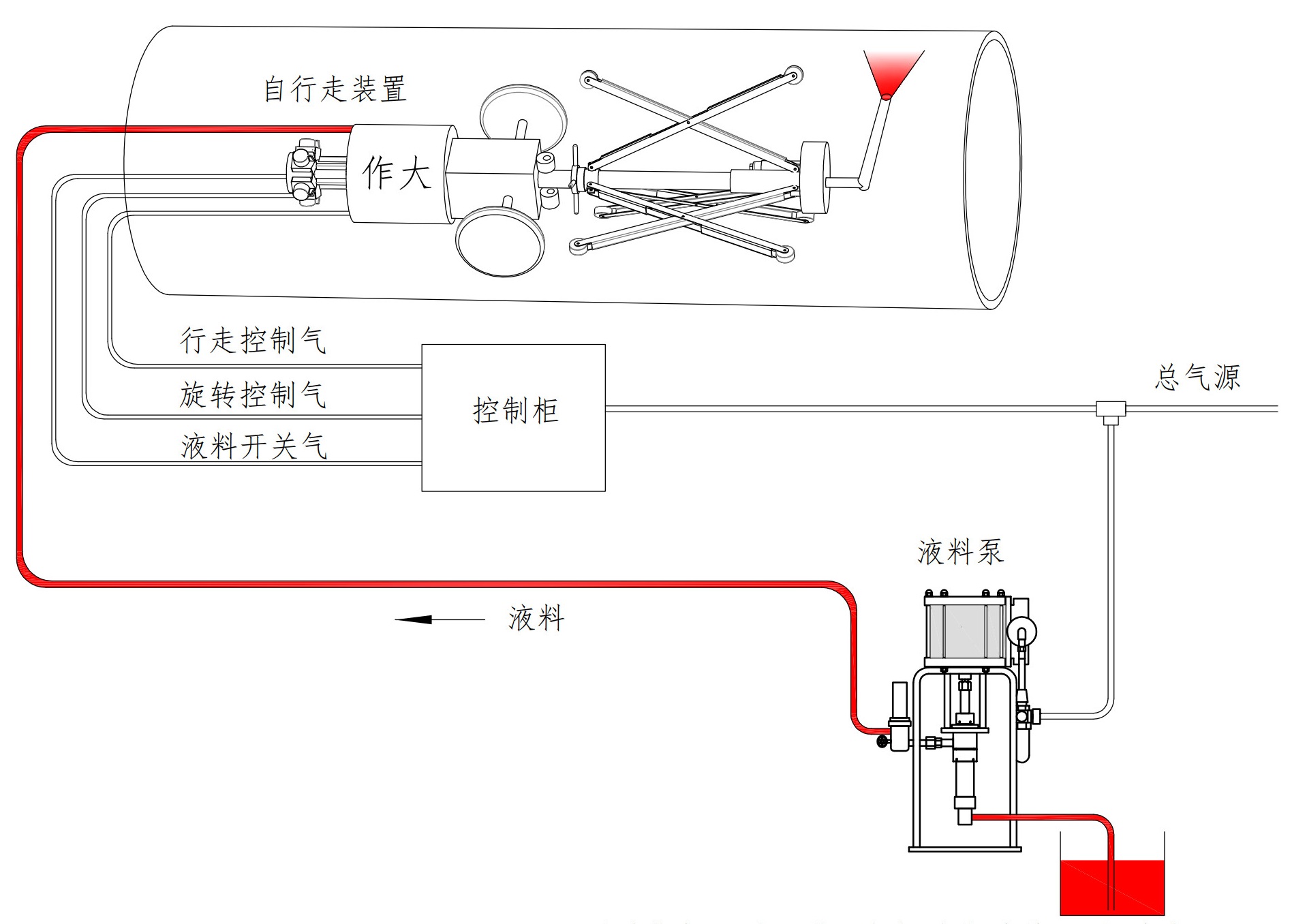

GNB-2带自行走装置在管内示意图

GNB-2摆杆旋转侧面喷涂器型号及参数

喷涂器型号可喷管径适应液料雾化形式雾化形状移动方式另需配套设备
GNB-2250-1200mm支脚另配低中高粘度、
常规或含少量微粉		无气精细雾化扇面、摆杆旋转人工拉拽高压液料泵、调压阀、料管、空压机等
GNB-2-AUTO
自行走		300-1200 mm支脚另配低中高粘度、
常规或含少量微粉		无气精细雾化扇面、摆杆旋转自行走装置驱动高压液料泵、调压阀、料管、空压机等
三，长杆内壁喷枪

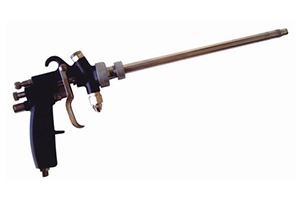

手动长杆内壁喷枪(EL-M)
喷雾形状：四周散开/向前或向后散开

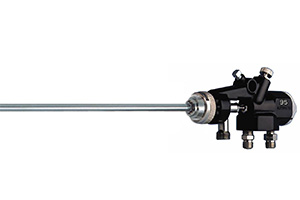

自动长杆内壁喷枪(EL-A)
喷雾形状：四周散开/向前或向后散开

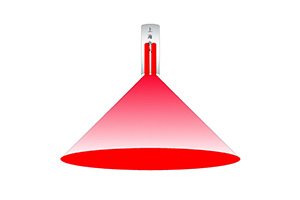

喷雾向四周散开

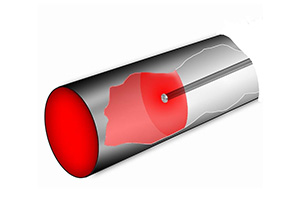

EL-M/EL-A喷雾示意

喷雾向后散开
EL-M/EL-A喷雾示意

喷雾向前散开

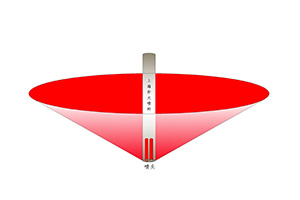

EL-M/EL-A/AL8/AL25喷雾示意

扇面、喷头角度可调

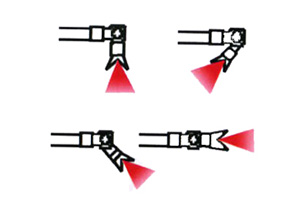

WX万向可调示意

扇面、偏角侧喷

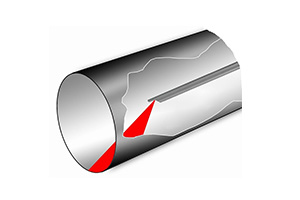

PJ系列偏角示意

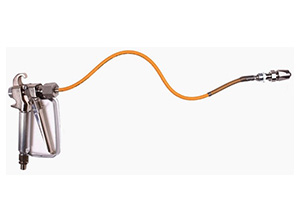

软加长杆内壁喷枪
型号：RG-AL8/RG-AL25

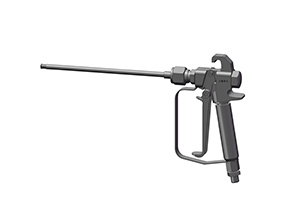

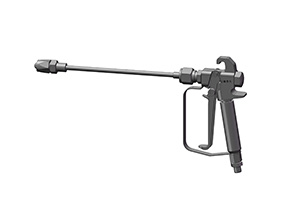

手动长杆内壁喷枪
型号：AL8-M（无气精细雾化）

手动长杆内壁喷枪
AL25-M（无气普通雾化）

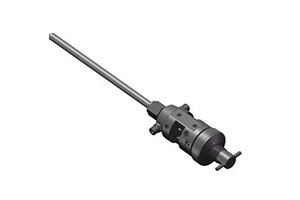

自动长杆内壁喷枪
AL8-A（无气精细雾化）
AL25-A（无气普通雾化）

长杆内壁喷枪型号及参数一览表

喷枪型号可喷管径适应液料喷杆长度雾化形状雾化形式移动方式需配套设备
AL8-M四周
AL8-A四周		9-250mm常规、低中高粘度非标定做向四周偏前散开无气精细雾化手动或往复机移动高压液料泵、调压阀、料管、空压机
AL25-M四周
AL25-A 四周 		25-500 mm常规、低中高粘度、可含少量微粉非标定做向四周偏前散开无气粗放雾化手动或往复机移动高压液料泵、调压阀、料管、空压机
EL-M四周
EL-A四周		10-500 mm常规、低粘度、可含少量微粉非标定做向四周、偏后或偏前散开空气雾化手动或往复机移动低压液料泵、调压阀、料管、空压机
R101-PJ偏角
RA101-P偏角		≥7mm常规、低粘度最长350mm侧偏/片角空气雾化手动或往复机移动低压液料泵、调压阀、料管、空压机
R101-WX万向
RA101-WX万向		≥80mm常规、低粘度、可含少量微粉最长1500mm扇面/喷头方向可调空气雾化手动或往复机移动低压液料泵、调压阀、料管、空压机
AL-M-WX万向
AL-A-WX万向		≥70mm常规、低中高粘度、可含少量微粉非标定做扇面/喷头方向可转无气精细雾化手动或往复机移动高压液料泵、调压阀、料管、空压机
RG-AL8
RG-25		15-250 mm/26-250mm常规、低中高粘度软长管、非标定做向四周偏前散开无气精细或普通雾化手动高压液料泵、调压阀、料管、空压机
四，GNB-1内壁涂装器
喷涂器型号可喷管径适应液料雾化形式雾化形状移动方式另需配套设备
GNB-150-500mm支脚另配低中高粘度/常规或含少量微粉无气粗放雾化向四周偏前散开人工拉拽高压液料泵、调压阀、料管、空压机等
GNB-1-AUTO
自行走		300-500 mm支脚另配低中高粘度、
常规或含少量微粉		无气粗放雾化向四周偏前散开自行走装置驱动高压液料泵、调压阀、料管、空压机等

管内壁喷砂设备

直管内壁喷砂，其功能为除锈、去污、粗化可选配自行走装置，自动爬行，行走速度可调需外置另购喷砂主机和大排量空压机

小型内壁喷砂器
型号：ZDPS50-300
适应管径：50-300mm

中型内壁喷砂器
型号：ZDPS250-500
适应管径：250-500mm

大型内壁喷砂器
型号：ZDPS450-850
适应管径：450-850mm
